玻璃管液位計
當前位置:*頁>>產品中心>>玻璃管液位計玻璃管式液位計
玻璃管式液位計

玻璃管式液位計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-UHG
  • 測量范圍:0-1000mm
  • 精度等級:1mm
  • 公稱通徑:DN20 DN25
  • 適用介質:水 油 醇 純凈液體
  • 工作壓力:常壓
  • 工作溫度:常溫
  • 供電方式:24VDC
  • 訂貨號:EZJ977378OFD

玻璃管式液位計的產品概述
玻璃板、玻璃管液面計為直觀液位測量儀表,用來直接或間接地指示各種塔、罐、槽、箱等容器的液面位置(油、水、酸、堿、鹽等各種介質)儀表兩端各裝有一個針型閥,當玻璃管發生意外事故而破碎時,針型閥在容器壓力作用下自動關閉,以防止容器內介質繼續外流。

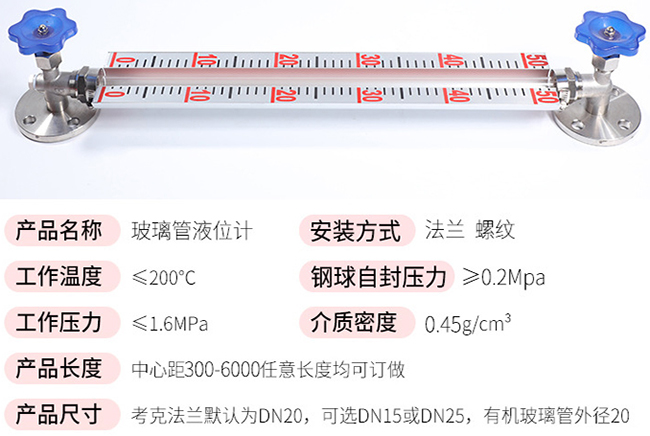

玻璃管式液位計產品圖


玻璃管式液位計的參數
1.法蘭的公稱直徑DN20
2.法蘭型式:A型-平面法蘭HG5012-58;B型-凸面法蘭HG5012-58
3.結構形式:“標準型”D-與“保溫型”W
4.材料分類:Ⅰ(類材料)-碳鋼;Ⅱ(類材料)耐酸不銹鋼

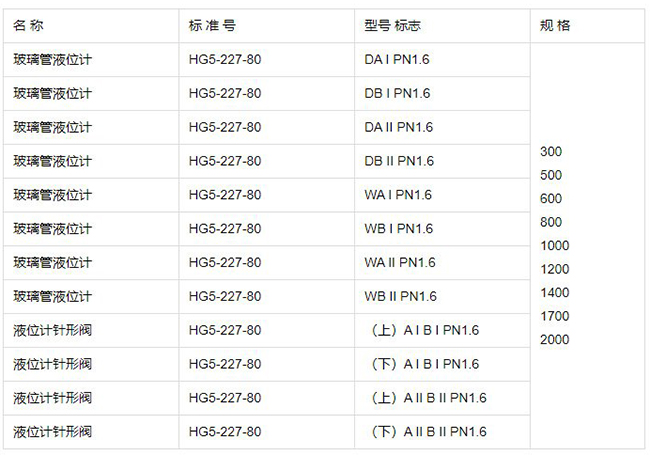

玻璃管式液位計規格型號表


玻璃管式液位計的主要技術指標
玻璃管式液位計技術參數對照表


玻璃管式液位計的結構原理
儀表在上下閥上都裝法蘭連接,使保持法蘭表面光潔,通過法蘭與容器連接構成連通器,透過玻璃板或玻璃管,可直接讀得容器內液位的高度。
在上下閥內都裝有鋼球,當玻璃板或玻璃管因意外事故破壞時,鋼球在容器壓力作用下,阻塞通道,這樣容器便自動密封,可防止密封內的液體繼續外流。
在儀表的閥端裝有阻塞螺釘,可供取樣用,或在檢修時放出儀表中剩余液體使用。

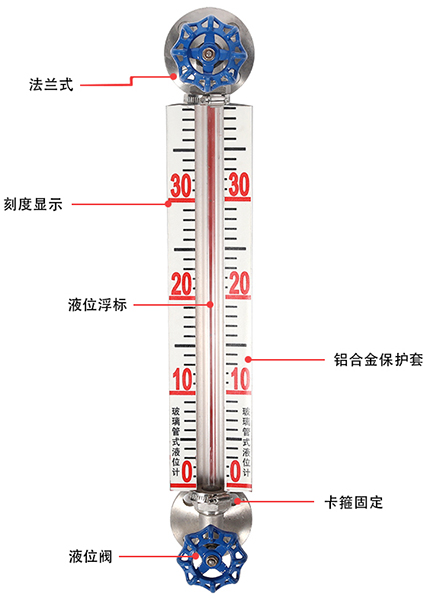

玻璃管式液位計結構原理圖


玻璃管式液位計購買須知

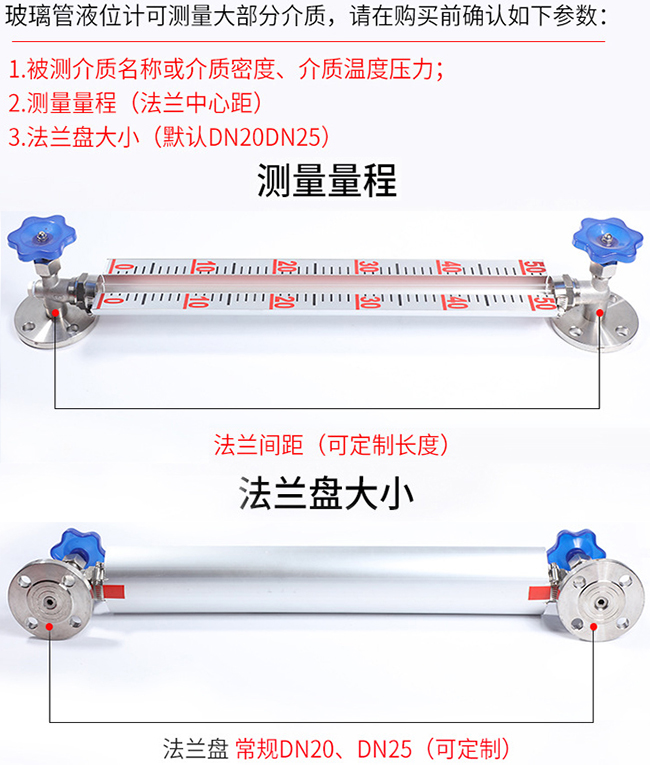

玻璃管式液位計選型表


玻璃管式液位計使用須知

為保證自密封作用,容器內介質壓力應大于0.2MPA。在打開上下閥時,閥桿退出轉數不得少于4轉,以免鋼球在自封時,碰到閥桿的頂端。

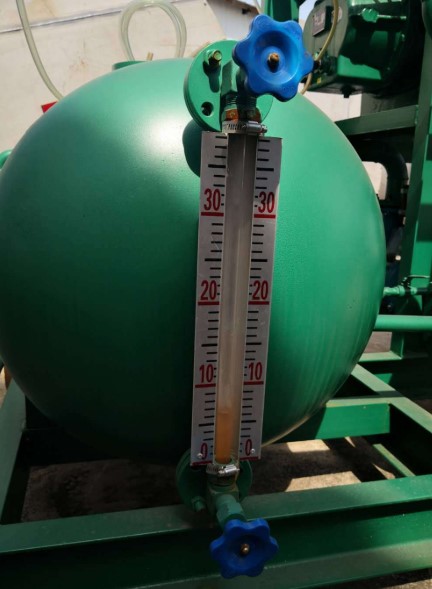

玻璃管式液位計現場安裝使用圖
