浮標液位計的概述
UFZ浮標液位計是一種簡易的液位測量?jī)x表,它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油箱、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔(水箱)所需價格低廉的液位測量,以解決人工測量液位的困難。

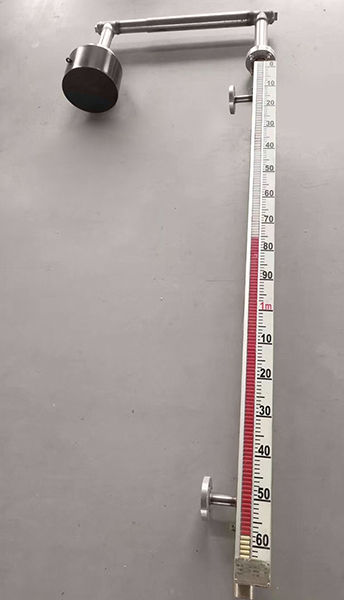

浮標液位計產品圖


浮標液位計的工作原理
液位計是根據力平衡原理設計的,當罐內液位處于某一位置時浮標重量W,重錘指針重量W1和浮標浸在液體中所受浮力F,整個系統中摩擦力f,四力處于平衡狀態(即W-F-W1-f=0)。當液位上升時,由于牽引索吊著浮子沿導向索被浮起,液體浮力,F(xiàn)增大,使原平衡系統地四力失去平衡,在重力的作用下,重錘指針(8)向下滑行,同時也連續地在標尺上指示液位的上升高度。同理,可說明液位下降時,浮子浮力F減少,使?fàn)恳髋c液體同步下降,由于浮子的重量大于重錘指針的重量,使指針向上運動,同樣在液位連續下降變化時,重錘指針能隨之連續地指示液位的下降情況,從而達到準確測量液位變化的目的。

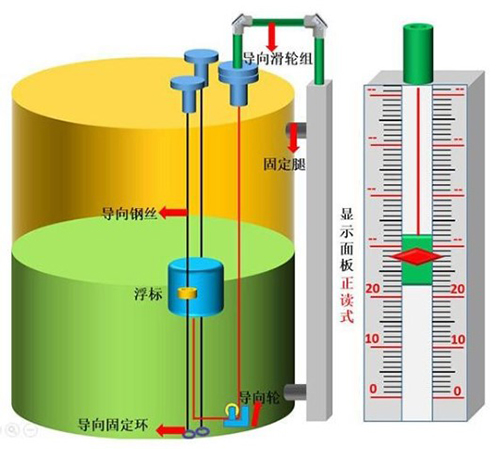

浮標液位計的結構示意圖
浮標液位計結構圖

浮標液位計的結構
液位計是由浮子、牽引索、導向滑輪、重錘指針、顯示標尺或磁性翻板等五部分組成。
1.浮子:浮子是用二個不銹鋼(或碳鋼)空心圓錐體和一個不銹鋼(或碳鋼)空心圓柱體焊接而成,并在浮子兩側焊有導向環起導向作用,浮子的作用是直接把液位變化的浮力轉給牽引索,使?fàn)恳鲗⒁何蛔兓D(zhuǎn)送給重錘指針,實現液位變化的現場指示。
2.牽引索:連接鋼絲的一端吊著浮子,另一端連接重錘指針,中間部分封閉在鋼管內。
3.導向滑輪:它是根據現場液位罐的幾何形狀和儀表安裝要求設計的,又連接鋼絲導向滑輪核定滑輪外殼兩部分組成,主要作用是為連接鋼絲導向,系統轉動的阻力減少。
4.重錘指針:是選用A3F鋼所制成,中間制成指針形式,指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度,它是隨浮子的變化隨連接牽引索進行同步運動的。磁性翻板顯示時重錘指針由內裝磁鋼管代替。
5.顯示標尺:它由用戶根據實際工況條件由合金鋁或不銹鋼壓制而成的,并在表面刻好標準數值,以厘米為單位,每節高度為1米。磁性翻板顯示時由紅、白翻板代替。

浮標液位計的主要技術參數
1.工作壓力:常壓或≤0.6MPa(帶密封管)
2.介質密度≥0.6g/cm3
3.測量范圍:L=20m內的任意指定測量范圍,對于大于20m的范圍由用戶指定,按特殊規格。
4.現場指示精度:±10mm
5.被測介質溫度:-30℃~300℃
6.導向鋼絲安裝垂直度:≤±5°

浮標液位計的基本選型參數
浮標液位計技術參數對照表

浮標液位計的安裝調試
1.按照兩個導向滑輪的間距,在容器上方開三個孔,分別焊接導向螺栓管和滑輪導管;在容器外側焊接標尺支架,高度以保持兩個導向滑輪水平為準。
2儀表的調零
在儀表安裝時,罐內應還未有被測介質,浮標在罐內的底部時,重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零”值上,否則要調整鋼絲長度。
3.儀表的量程調整
儀表在調好零位的基礎上,再把浮標拉倒容器的頂部或*大測量點上,重錘指針部分的紅色尖頭應指在標尺的底部位置上,即落在標尺*大量程點上。

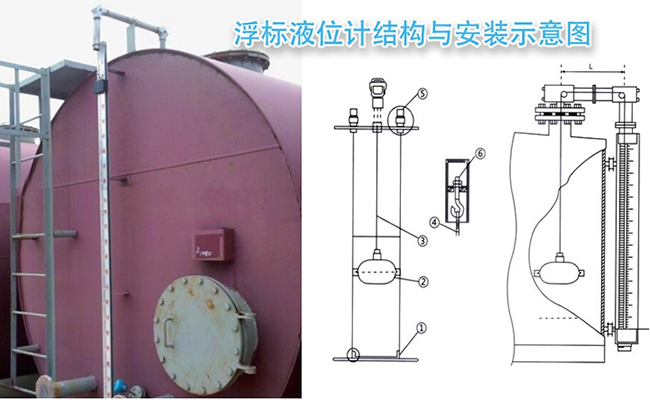

浮標液位計安裝示意圖


浮標液位計的安裝使用及注意事項
1.導向鋼絲下支承焊接安裝:
在容器底部按照液位計浮子運動方向要求確定位置,焊接或鉚接好固定導向鋼絲下支承。如設備部具備焊接條件,可采用重錨固定方式固定導向鋼絲下支承。如容器內液面波動不大,可不安裝導向鋼絲。
2.導向鋼絲的安裝:
(1)用力使鋼絲拉直,并固定在下支承上,注意不要使鋼絲有彎曲或打結現象,以免影響浮子上下移動。
(2)導向鋼絲通過浮子的導向環,后穿入吊鉤螺釘,把鋼絲的終端固定并用導線夾頭夾緊,并旋緊吊鉤螺母,使其處于緊張狀況,再將上螺母拼緊,以防松動,然后蓋好封蓋。
(3)兩根導向鋼絲要垂直地面,而且相互平行,保證兩者之間距離與浮子的導向環的中心距一致。
4.標尺安裝:
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的,在安裝時要求:
(1)標尺的連結部分應做到平直、光滑、不應有凹凸現象,以免影響重錘指針的正常運行,或引起測量的誤差。
(2)標尺應與貯罐內液面相垂直,不應有傾斜現象,標尺安裝的垂直度不能大于5°,以免造成重錘指針卡死,使測量失敗。
(3)在焊接標尺腳架時,應盡量做到安裝表面在同一平面上,安裝孔在同上直線上,即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線,使重錘指針在標尺槽中靈活升降。
5.浮標連接鋼絲及重錘指針的安裝:
浮標與連接鋼絲的一端用導線夾頭夾緊固定,然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內,并和重錘指針相連接,用導線夾頭夾緊固定,*后調整各導向滑輪支架,使連接鋼絲與水平垂直,使浮標在導向鋼絲上活動靈活,有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意:掌握鋼絲的所需長度。
浮標液位計安裝方式圖

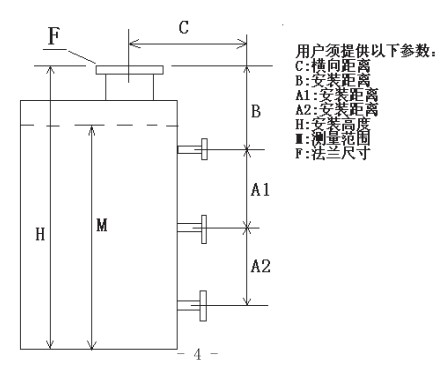

訂貨須知:
1.介質名稱、密度
2.溫度與壓力
3.連接管尺寸(如圖)
4.法蘭尺寸及壓力等級

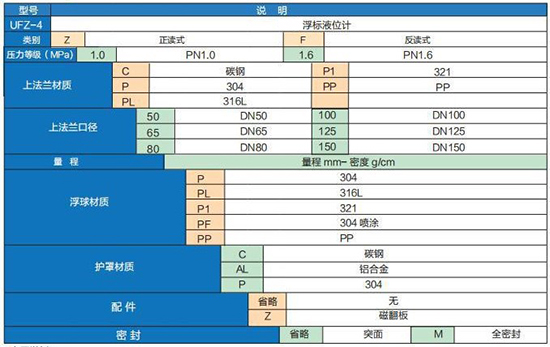

浮標液位計規格選型表
