uhz磁翻板液位計
- 品*:JKM/凱銘儀表
- 型號:JKM-UHZ
- 測量范圍:0~12m
- 精度等級:±10mm
- 公稱通徑:DN20-DN100
- 適用介質:水 化工原料 油 液體
- 工作壓力:1.6~6.3MPa
- 工作溫度:≤400℃
- 供電方式:24VDC
- 訂貨號:TIZTDVCLO319
uhz磁翻板液位計產品概述
磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。UHZ系列磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。 UHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
uhz磁翻板液位計結構及原理
1、基本型:
根據浮力原理,浮子在測量管內隨液位的升降而上、下移動,浮子內的永久磁鋼通過耦合作用,驅動紅、白色翻柱翻轉180°,液位上升時翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位指示。
2、電遠傳:
在浮子液位計上安裝變送器,通過浮子上下移動,經磁耦合作用使導桿內測量元件依次動作,獲得電阻信號變化,轉換成0~10mA或4~20mA的標準信號輸出,與顯示儀表或計算機連接,達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器,控制器內帶有自保持作用的舌黃開關,利用磁性浮子隨液位移動使黃片開關動作時,實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌黃開關和轉換器組成,舌黃開關和轉換器分別安裝于現場和控制室,由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆,上、下限開關輸出型
防爆開關由舌黃開關和帶繼電器觸點的安全柵組成,可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于幾類電氣設備(工廠用)、C級氣體,*高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地,用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5m,電纜允許分布電容為0.8μF
uhz磁翻板液位計的優點
1、結構簡單、堅固牢靠、無需專門維護。
2、直接顯示液位高低,不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3、翻板工作無需電源,無需斷開的情況下也能顯示液位變化和報警。
4、可用于真空、高壓、高溫的環境,對密度低的液體也可適用。
5、耐腐蝕性能強,適用于大多數腐蝕性液體。
uhz磁翻板液位計主要技術指標
uhz磁翻板液位計應用須知
l、側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計;另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘,注入清水即可清洗液位計的主體。
2、安裝液位計時,法蘭中心線垂直度≤4°,當液位計的測量范圍大于3米時,需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線,要求連線的芯線截面面積應大于0.8mm。.與交流電源同路平行鋪設時,至少應保持20厘米以上的間距,*好單獨穿鐵管鋪設,或用屏蔽二芯電纜鋪設,屏蔽層只能一端接地。
4、選用液位控制器,其觸點容量均以阻性負載設計,如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合,不宜使用本液位計,因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。
uhz磁翻板液位計安裝使用與維護
1.液位計安裝必須垂直,以保證浮球組件在主體管內上下運動自如。
2.液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3.液位計安裝完畢后,需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色,零位以上顯示白色。
4.液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管,避免液體介質帶著浮球組件急速上升,而造成翻柱轉失靈或亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5.因運輸過程中為了不使浮球組件損壞,故出廠前將浮球組件取出液位計主體管外,待液位計安裝完畢后,打開底部排污法蘭,再將浮球組件重新裝入主體管內,注意浮球組件重的一頭朝上,不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內,為保證運輸過程中不使浮球組件損壞,我們用軟卡將浮球組件固定在主體管內,安裝時只要將軟卡抽出即可。
6.根據介質情況,可定期找開排污法蘭清洗主體管沉淀物質。

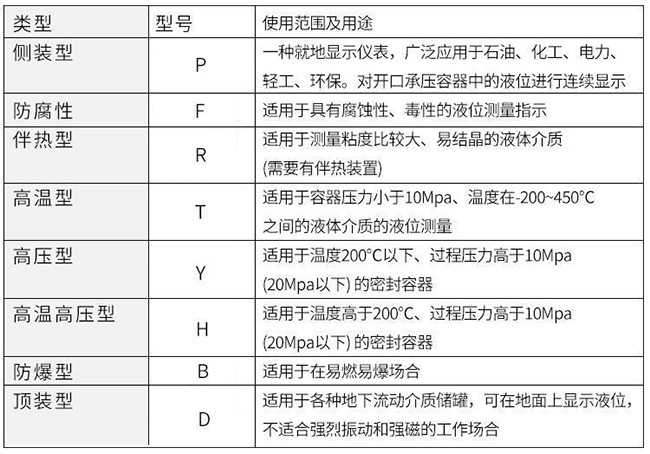

uhz磁翻板液位計型譜
