電伴熱磁翻板液位計
- 品*:JKM/凱銘儀表
- 型號:JKM-UHZ
- 測量范圍:0~12m
- 精度等級:±10mm
- 公稱通徑:DN20-DN100
- 適用介質:水 化工原料 油 液體
- 工作壓力:1.6~6.3MPa
- 工作溫度:≤400℃
- 供電方式:24VDC
- 訂貨號:JYUQZQVPF201
電伴熱磁翻板液位計產品概述
磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封,防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷,且全過程測量無盲區,顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE(聚四氟乙烯)、PVC、PP等材料及進口元件,具有**的可靠性和抗腐蝕性。
電伴熱磁翻板液位計工作原理
磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨?,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm,因此,液位指示誤差為±10mm。
主要結構:
⑴(普通型),它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接,連接時中間加閥門,安裝在一側。它適用于在不需要保溫或冷卻,且介質對奧氏體不銹鋼不腐蝕的場合。
⑵(保溫型),它的結構在(1)型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接,通過開啟閥門的大小即可達到所需要的溫度。
⑶(側頂型),它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成,顯示位置為側面頂部,適于高溫、高粘稠介質或側開孔容器。
⑷(頂裝型),它是有面板框、頂裝本體組件、導向管、浮球等部件組成,顯示位置為頂部,適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
⑸(抽真空型),它的結構在⑴型的基礎上增設真空管,使液位計本體與外界隔離,適用于保溫、加熱、隔熱、降溫等場合。
⑹(襯四氟型),它的結構是在⑴型的基礎上內襯聚四氟乙烯,適用于常溫、常壓耐腐蝕性場合。
電伴熱磁翻板液位計產品特點
1、適用范圍廣、安裝形式多樣,適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離,密封性能好,防泄露、適應高壓、 高溫、腐蝕條件下的液位測量,可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整,功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大,觀察方向可任意改變。
4、耐振動性能好,能適應液位波動大的情況下工作 結構簡單,安裝方便,維護費用低。
5、帶精美的磁鋼校正器,現場隨意校調技術參數。

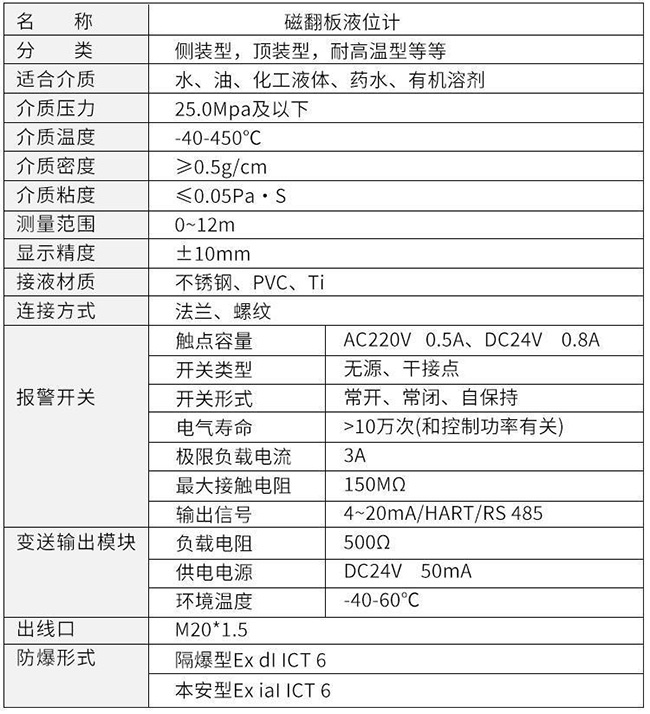

電伴熱磁翻板液位計技術參數
電伴熱磁翻板液位計的正確組裝使用及維護
1、磁翻板液位計本體周圍不容許有導磁物質接近,禁用鐵絲固定,否則會影響液位計的正常工作;
2、如用戶自行采用伴熱管路時,必須選用非導磁材料,如紫銅管等。伴熱溫度根據介質情況確定;
3、安裝必須垂直,液位計與容器引管間應裝有球閥,便于檢修和清洗;
4、介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
5、使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
6、打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
8、應根據介質情況,不定期清洗主導管清除雜質;
9、對超過一定長度(普通型>3米、防腐型>2米)的液位計,需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;
10、液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
11、當配有遠傳配套儀表時需做到如下幾條:
(1)、應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
(2)、遠傳配套儀表上感應面應面向和緊貼主導管;
(3)、遠傳配套儀表零位應與液位計零位指示處在同一水平線上;
(4)、遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設;
(5)、接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。
電伴熱磁翻板液位計安裝要求
⑴液位計必須垂直安裝,偏差≤3mm。
⑵液位計測量范圍超過4.5米時,在上下法蘭中間應增設中間支撐。
⑶筒體保持100mm距離內不能有吸磁性材料。
⑷浮子裝入筒體時,切勿將浮標上下顛倒(磁性端在上)。
⑸仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。
⑹保溫型液位計除按以上要求安裝外,還必須連接冷卻或加熱系統。
⑺地下型液位計先把導管安裝在地下容器內,再把連接好的浮標、浮球、連桿裝入導管,然后安裝上半部。

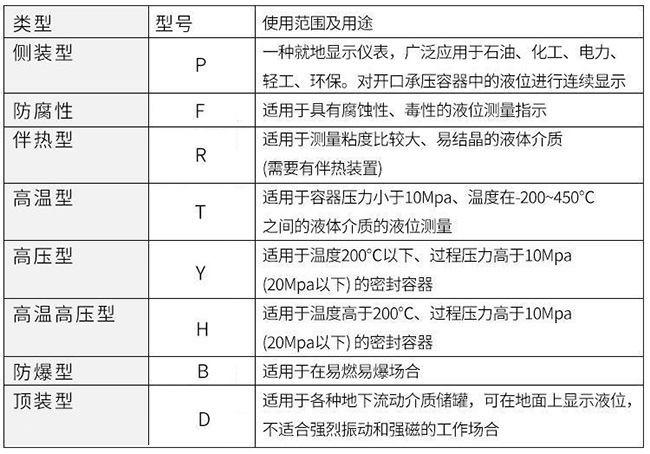

電伴熱磁翻板液位計型號
