磁翻板液位計
當前位置:*頁>>產品中心>>磁翻板液位計>>頂裝式磁翻板液位計
頂裝式磁翻板液位計

頂裝式磁翻板液位計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-UHZ
  • 測量范圍:0~12m
  • 精度等級:±10mm
  • 公稱通徑:DN20-DN100
  • 適用介質:水 化工原料 油 液體
  • 工作壓力:1.6~6.3MPa
  • 工作溫度:≤400℃
  • 供電方式:24VDC
  • 訂貨號:IBQMOUKFQ513

頂裝式磁翻板液位計產品概述
磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封,防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷,且全過程測量無盲區,顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE(聚四氟乙烯)、PVC、PP等材料及進口元件,具有**的可靠性和抗腐蝕性。
頂裝磁翻板液位計產品分類圖


頂裝式磁翻板液位計工作原理
磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨?,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm,因此,液位指示誤差為±10mm。

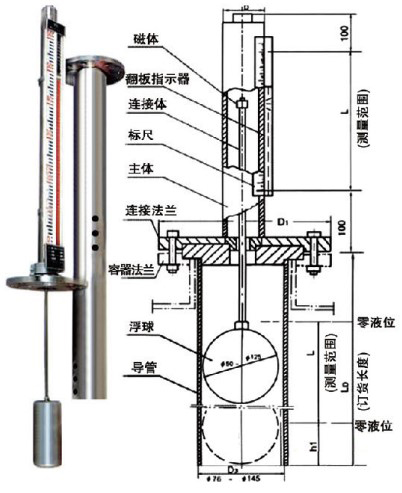

頂裝磁翻板液位計工作原理圖


頂裝式磁翻板液位計產品特點
1、適用范圍廣、安裝形式多樣,適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離,密封性能好,防泄露、適應高壓、 高溫、腐蝕條件下的液位測量,可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整,功能齊全  雙色指示帶夜光、連續直觀、醒目、測量范圍大,觀察方向可任意改變。
4、耐振動性能好,能適應液位波動大的情況下工作  結構簡單,安裝方便,維護費用低。
5、帶精美的磁鋼校正器,現場隨意校調技術參數。

頂裝式磁翻板液位計技術參數

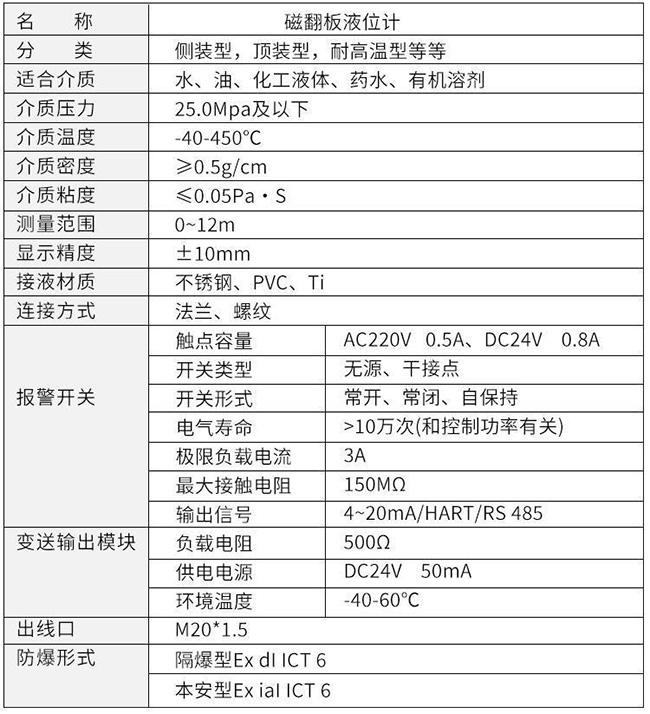

頂裝磁翻板液位計技術參數對照表

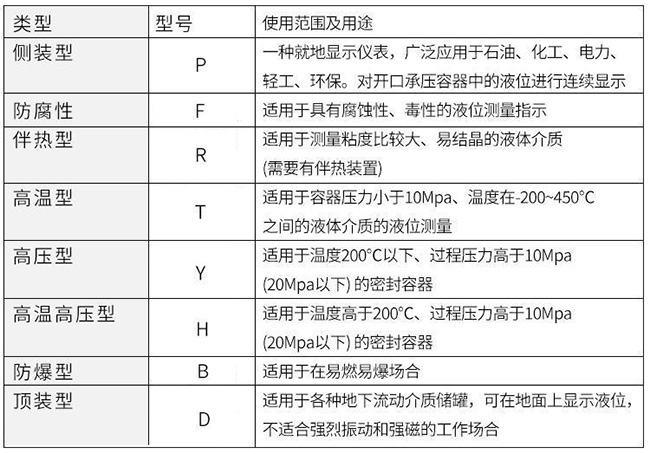

頂裝磁翻板液位計使用范圍及用途對照表


頂裝式磁翻板液位計的正確組裝使用及維護
1、液位計本體周圍不容許有導磁物質接近,禁用鐵絲固定,否則會影響液位計的正常工作;
2、如用戶自行采用伴熱管路時,必須選用非導磁材料,如紫銅管等。伴熱溫度根據介質情況確定;
3、磁翻板液位計安裝必須垂直,液位計與容器引管間應裝有球閥,便于檢修和清洗;
4、介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
5、使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
6、打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
8、應根據介質情況,不定期清洗主導管清除雜質;
9、對超過一定長度(普通型>3米、防腐型>2米)的液位計,需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;
10、磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
11、當配有遠傳配套儀表時需做到如下幾條:
(1)、應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
(2)、遠傳配套儀表上感應面應面向和緊貼主導管;
(3)、遠傳配套儀表零位應與液位計零位指示處在同一水平線上;
(4)、遠傳配套儀表與顯示儀表或工控機之間的連線zui好單獨穿保護管敷設或用屏蔽二芯電纜敷設;
(5)、接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。

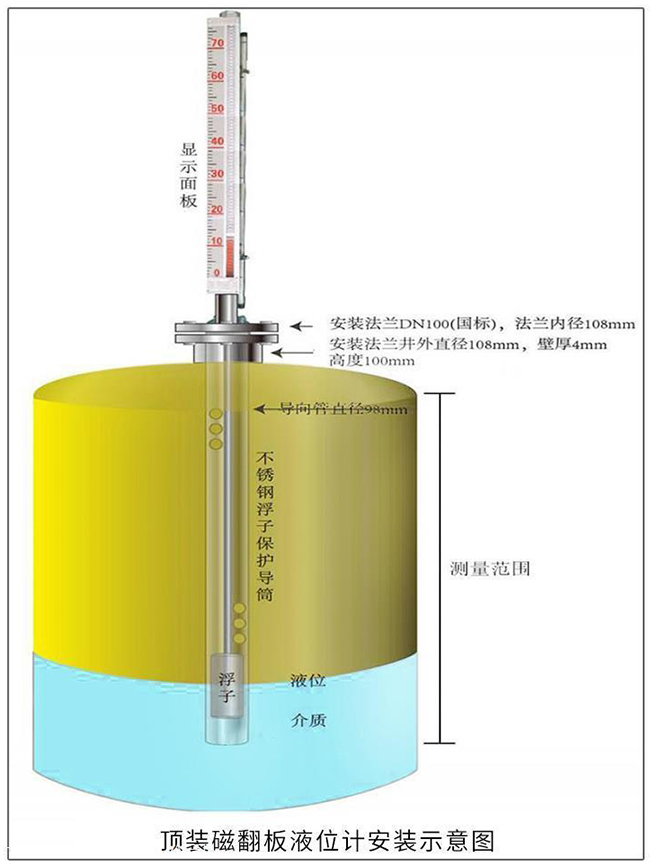

頂裝磁翻板液位計安裝示意圖


頂裝式磁翻板液位計型譜

頂裝磁翻板液位計規格選型表
